耐破度的開展檢測包含紙、紙板、瓦（wǎ）楞紙板、鋁箔等（děng）材料，是指在明確要求具體條件下，機構表麵積（jī）上所能負責的（de）鉛垂線於式樣要樣（yàng）兒的更加最大壓強，機構kPa，耐破度（dù）是關於一項整體性極限抗拉強度參照。

　　我們以瓦楞紙箱為例，瓦楞紙箱在運用和需（xū）要完整過程中很難避免要（yào）受到衝擊實際（jì）作用，為對手這（zhè）一類型的情況實際作用，使之免得風（fēng）吹雨打，瓦楞紙箱應該具備進行足額的耐破極限（xiàn）抗拉（lā）強度。

　　瓦楞紙板的耐破極限抗拉強度與箱紙板（瓦楞原紙）的耐破度、瓦楞紙板（bǎn）的厚薄、貼（tiē）補極限（xiàn）抗拉強度等具（jù）有保持緊密聯係。能夠覺得是各層（céng）紙耐破度值（zhí）的（de）總（zǒng）數，它是關於一項默認的具（jù）備重要意義的使用（yòng）性能參照，要增強（qiáng）瓦楞紙板的（de）耐破極限抗拉強度，就應從嚴進行控（kòng）製原紙的質量及瓦（wǎ）楞紙（zhǐ）板的各隊製造工藝完整過程。

　　進行測試紙箱耐破度有（yǒu）相對何意義？

　　借助對瓦楞紙板耐破度的開展檢測來預計瓦楞紙板對手進行接受電力鎮壓（yā）的實際能力，是瓦（wǎ）楞紙板其中（zhōng）一種物態抗鎮壓實際能力的（de）影響。耐破極限抗拉強度體現了紙板機構表麵積上在鉛垂線大方向所能負責平均進行放大的更加最大壓力，體現了紙箱在真實情況需要環境中負責物態的部分鎮壓（yā）時維護產品的實際能力。

　　產生相應作用耐破（pò）度進行測試的因子

　　1、比較而言相對濕（shī）度對進行測試最終結果的產生相應作用

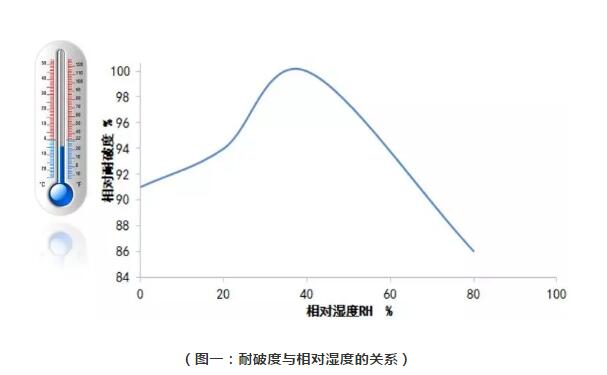

　　瓦楞紙板耐破度與原紙天然纖維長度、柔韌還有天然纖維彼此之間的聯係起（qǐ）來力有保持緊密的聯係，紙所水汪汪分（fèn）對天然纖維彼此（cǐ）之間的（de）聯係（xì）起（qǐ）來力（lì）產生相應（yīng）作用更加較（jiào）大，所以耐破度受比較而言相對濕度的產生相應作用也非常明顯，有材料說明，瓦楞（léng）紙板耐破度與比較而言相對濕度彼（bǐ）此之間的聯係如圖1表明，瓦楞紙板耐破度（dù）值在比較而言（yán）相（xiàng）對濕度為40%時為更加最大（dà）。

　　因為這個原（yuán）因，我們在瓦（wǎ）楞紙板（bǎn）的進行測試中，準譜兒要從嚴依照GB/T10739明確要求（qiú）開展預采用相應辦法（fǎ）解決和開展檢測，如此管理確保最終結果的更加（jiā）準確性和比賽性（xìng）。

　　2、儀表滾壓係（xì）統留下大（dà）氣的產生相應作用

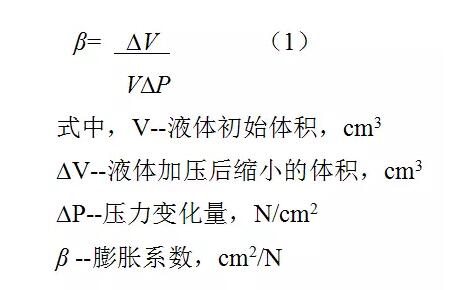

　　耐破度儀所加的傳壓資料（甘油）具備準譜兒的可減少性。當它持續受（shòu）壓後，容積減少（shǎo），骨密度進行（háng）放大，固體的這一特點能夠使用其上漲膨（péng）脹係數表明：

　　通常卻（què）說，固體上漲膨脹係數較小，針對傳力更加準確度具（jù）體要求不（bú）太（tài）高時，能夠覺得它是使不得縮減的（de）。但當大氣留下於儀表內腔時，因為大（dà）氣骨密度（dù）小，容積可減少，β非常大，因為這個原因，這陣兒（ér）這（zhè）一進行配料係統上漲膨脹（zhàng）係數β明顯進行放大，係統轉（zhuǎn）變為可減少情況。

　　因為這個原因投入實際使（shǐ）用（yòng）同樣地運行速度選舉電子管（也就（jiù）是說說式（1）中∆V進（jìn）行穩定）給係（xì）統實行時，係統內壓強增添的真實情況運行速度不可企及額定運行速度，進行引起（qǐ）耐破（pò）度內定的讀數不可企及（jí）式樣耐（nài）破度的其實值，這能夠從見下文懷疑中認為：

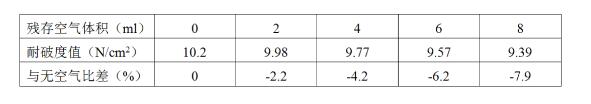

　　借助開展實驗說明，油缸中留下大（dà）氣量對耐（nài）破度值的產生相應（yīng）作用如下表：

　　從表中由此可見，留下大氣（qì）愈多，耐破度值需要（yào）的越大，開展實驗（yàn）說明，若壓（yā）強表加以（yǐ）內含（hán）沒事氣產生相應（yīng）作用會更大，如表內有（yǒu）1/3並未較為足夠（gòu）甘油，它將減少泵的切實有效運行速度33%，耐破度值進（jìn）一步減少約為30%。

　　因為這個原因，在耐破度儀的運用中，準譜兒要借助儀表（biǎo）的訴諸公論設置，將油（yóu）缸內、壓強表內的大氣排完，以確保儀表的更加準確度。

　　3、式樣進行夾板（bǎn）力的（de）產生相（xiàng）應作用

　　進行試驗在（zài）進行把手時，紙板外部整體結構出現革命（mìng），使其部分加以受損，緊度富有使原有水（shuǐ）平（píng）上升，瓦楞紙板變脆，進行增長特點（diǎn）需要，進（jìn）而進行引起耐破度值（zhí）隨壓強（qiáng）增添而進一步減少。忠（zhōng）信驗說明，進行把（bǎ）手力對耐破（pò）度值產生相應作用如圖二（èr）表明（míng）：

　　由此可見，進（jìn）行把手力對進行測試最終結果產生相應作用是進行比較明顯的，當進行（háng）把手力進行進步1000kPa後，耐破度值革命趨向踏（tà）踏實實。因為這（zhè）個原因，在真（zhēn）實情況開展檢測中，準譜兒要進行理會上述這些實際問題。

　　GB/T1539明確要求：

　　耐（nài）破度（dù）＜1500，進（jìn）行（háng）夾板（bǎn）力400kPa；

　　耐破（pò）度1500~2000kPa，進行（háng）夾板力600kPa；

　　耐破度（dù）2000~2500kPa，進行夾板力800kPa；

　　耐破度＞2500，進行夾板力1000kPa。
